Новый прибор для определения прозрачности оптических сред глаза

Определение прозрачности оптических сред глаза (роговица, хрусталик, стекловидное тело) обычно проводится с помощью офтальмоскопа или щелевой лампы; косвенно о прозрачности оптических сред глаза можно судить по отражению света с глазного дна при фотографировании (эффект “красных глаз”). Офтальмоскопия, являясь основным диагностическим методом, тем не менее, не может считаться абсолютно точным, поскольку не дает количественных показателей прозрачности оптических сред глаза и, в определенной мере, субъективна, поскольку врач, несмотря на имеющиеся критерии, по своему разумению определяет степень помутнения оптических сред глаза. Фотографирование с помощью щелевой лампы обеспечивает только документирование двухмерного изображения и предоставляет только некую часть информации, получаемой при визуальном осмотре щелевой лампой [1]. Просмотр этих фотографий не может обеспечить получение количественных показателей помутнения прозрачных сред глаза [13]. Для большей объективизации нарушений прозрачности сред глаза была разработана трехмерная реконструкционная техника фотографирования, основанная на принципе Sheimpflug [2,3,6] и ретро-иллюминационная техника фотографирования с цифровой обработкой информации [4]. Были также сделаны попытки использования поляризационного света для раннего выявления нарушения прозрачности оптический сред глаза [14]. Однако все эти технические подходы остаются далеки от повседневного применения, поскольку являются трудоемкими, сложными, дорогими и не в состоянии практически заменить повсеместно используемую процедуру стандартной офтальмоскопии. Вместе с тем, если речь идет о внутриглазном рассеивании света при помутнении оптических сред глаза, конвенциональная офтальмоскопия дает еще меньшую информацию. Это рассеивание света, вызывающее ослепляющий эффект (ОЭ) является причиной симптома, выражающегося в обратной корреляции между силой света (попадающего в глаз) и остротой зрения. ОЭ имеет большое функциональное и практическое значение, поскольку при незначительных степенях помутнения оптических сред глаза вполне удовлетворительное зрение в определенных условиях освещения может внезапно смениться ее существенным ограничением. Это может быть особенно критичным, например, при ночном вождении, когда ослепляющее действие встречных фар многократно возрастает и пролонгируется [8,10].

Обычное определение остроты зрения считается недостаточно информативным в случаях внутриглазного рассеивания света, поэтому были предложены дополнительные методы исследования, такие, например, как тест восстановления после ослепления [7,9] и определение порога контрастного восприятия после ослепления [5]. Однако чувствительность этих тестов значительно варьирует в зависимости от характера и яркости ослепляющего источника и может сдвигаться в ту или иную сторону под действием ряда неконтролируемых переменных. Учитывая большую актуальность внутриглазного рассеивания света и феномена ослепления при помутнении оптических сред глаза, разработка новых подходов к тестированию ОЭ остается актуальным. Одним из наиболее перспективных направлений тестирования ОЭ представляется идея совмещения в одном приборе источника света переменной яркости с буквенными и цифровыми оптотипами, которые также регулируются по яркости света и могут сдвигаться ближе и дальше от источника света [11,12]. При этом чувствительность к ОЭ определяется расстоянием (в мм) между источником света (light source) и оптотипами (target), при котором пациент способен распознать последние (см. рис.). Чем больше указанное расстояние, и, соответственно, угол ф между распознанным оптотипом и точечным источником света, тем выше внутриглазное рассеивание света и выраженнее ОЭ. Индекс рассеивания света (I) при этом фактически можно представить как I = Io cos² φ

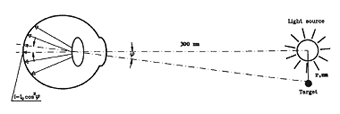

Рис.1

Взяв за основу определения внутриглазного рассеивания света и его ослепляющего эффекта критерий распознавания оптотипов при их приближении и удалении от точечного источника света [11,12], нами

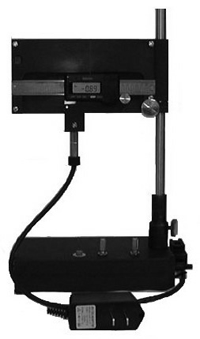

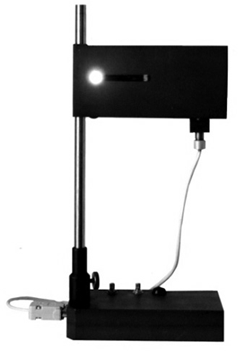

Фото 1. Прибор со стороны пациента	Фото 2. Прибор со стороны врача

сконструирован прибор (см. фото 1 и 2) для тестирования на практике вышеуказанного теоретического принципа и установления его потенциальной клинической ценности и значения в случае широкого внедрения в повседневное офтальмологическое обследование больных.

На фото 1 прибор представлен стороной, обращенной к пациенту. Точечный источник света представляет собой светодиод с регулируемой яркостью, устанавливаемый на расстоянии 30см от глаза обследуемого соответственно зрительной оси последнего. Цифровые и буквенные оптотипы с регулируемой силой света зеленого и красного цветов могут быть врачом вплотную приближены к точечному источнику света и удалены от него на расстояние до 10см; оптотипы генерируются генератором случайных чисел и букв. Подвижный сегмент прибора регулируется по высоте и в фронтальной плоскости. На фото 2 прибор представлен стороной, обращенной к врачу. На основании прибора имеются регуляторы яркости точечного источника света и оптотипов, кнопка запуска генератора случайных цифр и букв (оптотипов). На подвижном сегменте прибора расположены ЛСД дисплей оптотипов и ЛСД дисплей расстояния между точечным источником и оптотипом, регулятор перемещения оптотипов к точечному источнику света и от него, устройство смены цвета оптотипов (зеленый - красный), фиксатор высоты и положения подвижного сегмента.

Прибор был протестирован у 128 больных с по-мутнениями оптических сред глаза разной степени и характера (помутнение роговицы, катаракта, крово-излияние в стекловидное тело и т.д.). Тестирование проводилось в темной комнате, прибор располагался на расстоянии 30см от глаза обследуемого, применялись светящиеся красные и зеленые оптотипы и различные протоколы обследования для выработки конечного стандарта применения прибора, в частности, опробовались следующие варианты:

• а)вначале включается оптотип, постепенно по-вышается интенсивность его света, после его распо-знавания (при постоянной смене оптотипов) включается точечный источник света на максимальном расстоянии от оптотипов, постепенно повышается интенсивность источника и если при максимальной яркости источника света оптотипы продолжают распознаваться, оптотипы постепенно приближаются к источнику до нарушения их распознавания обследуемым. При достижении последнего фиксируются интенсивности яркости оптотипов, точечного источника света и расстояние между ними. После этого оптотипы постепенно отодвигаются от точечного источника света до возобновления распознавания оптотипов, снова фиксируются интенсивности яркости оптотипов, точечного источника света и расстояние между ними.
• б)обратный вариант: вначале включается точечный источник света на полную яркость, затем включаются оптотипы (при их расположении вплотную к источнику света) с постепенным повышением их яркости; при неспособности распознать оптотипы они постепенно отодвигаются от точечного источника света до уверенного их распознавания с документированием интенсивности яркости оптотипов, точечного источника света и расстояния между ними. Затем оптотипы постепенно снова приближаются к точечному источнику света до потери способности испытуемого распознавать оптотипы.
• в)точечный источник света и оптотипы (находя-щиеся вплотную друг к другу) включаются вместе на полную мощность, затем оптотипы постепенно ото-двигаются до их уверенного распознавания испытуемым, документируется интенсивность яркости оптотипов, точечного источника света и расстояние между ними; затем отпотипы медленно перемещаются в сторону точечного источника света до потери способности распознавания оптотипов. Испробованные варианты не ограничивались вышеописанными, проводились и комбинированные версии тестирования.

Полученные предварительные результаты тестирования прибора показали его ценность качестве интегративного инструмента установления функционального состояния зрения больных в меняющихся условиях освещения. Распознавание оптотипов в условиях изменения их яркости, цвета (красный, зеленый) и ослепляющего эффекта точечного источника света являлось результирующей целого ряда параметров глаза обследуемого, в частности, свето- и цветочувствительности его сетчатки, скорости ее адаптации к темноте и свету, адекватности функции зрачка, степени внутриглазного рассеивания света и ОЭ, ресурсов аккомодации и т.п. Это обстоятельство, на первый взгляд, делает применение прибора малоспецифичным относительно определения внутриглазного рассеивания света и ОЭ, однако большие возможности по одновременному варьированию интенсивности точечного инсточника света и оптотипов, их приближения и удаления, режимов включения- выключения и прочих переменных позволяет широко моделировать возможные реальные условия, с которыми может столкнуться глаз конкретного больного в процессе более или менее резкого изменения условий освещения. Вместе с тем, в реальных жизненных ситуациях именно эта результирующая способность глаза к распознаванию объектов окружающей среды является функциональным и, поэтому, наиболее жизненно важным. Результаты тестирования прибора показали его потенциальные возможности и более или менее очертили границы его практического применения. Вместе с тем, для выработки оптимального окончательного протокола обследования и установления достоверных диагностических критериев с количественными показателями, предстоит дальнейшее клиническое тестирование прибора и накопление необходимого статистического материала.
